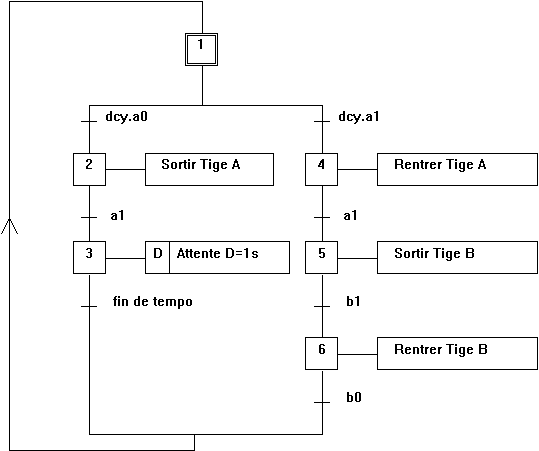

Réaliser une divergence en OU avec utilisation des modules d’étapes et de cellule logique en fonction du grafcet ci dessous. Réaliser avant tout le schèma de commande.

Documents: Norme d’Automatisme

Matériels: Utilisation de Distributeurs bistables.

fonctionnement d’une temporisation: La temporisation donne un signal de sortie (borne rouge), lorsque l'entrée (borne verte) est activé pendant le temps affiché.

Question supplémentaire:

Quelles difficultés entraînent la suppression de l'étape 3 ? (au niveau de l'activation et de la désactivation des étapes 1 et 2)

Objectif : Réflection sur le câblage des modules de dérivation.

Prérequis : Avoir réaliser le 1er Tp sur les séquenceurs.

Automate utilisé:

Séquenceurs
