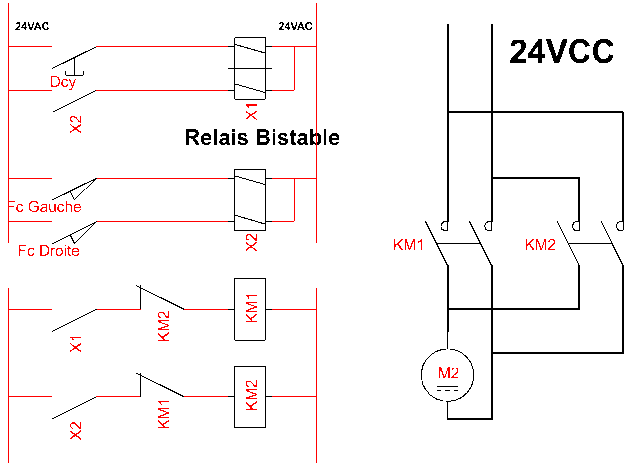

1. Donner le grafcet point de vue système du schèma de câblage ci dessous.
2. Réaliser le câblage suivant en utilisant comme P.O. le tapis avec 2 sens de marche.

Note:

• Le moteur utilisé est un moteur 24V=. Les relais sont soit continu, soit alternatif.
• 2 capteurs photoélectriques sont présent.
• 3 bornes moteurs un commun, une petite vitesse et une grande vitesse à ne pas utiliser.





Objectif : Mettre en place un câblage électrique complexe en suivant une procédure pas à pas en validant séparement chaque partie du câblage. Utilisation de relais bistable et monostable moteur.

Prérequis : Câblage relais et cours sur moteur

Automate utilisé:

Aucun
