Les équations de câblages ci dessus.

Réaliser la table de vérité (ou les évolutions des variables en fonction du temps)

x(t-dt)	a0	a1	b0	b1	X(t)	A	B
0	1	0	1	0	1	0	0
1	1	0	1	0	1	1	0
1	0	1	1	1

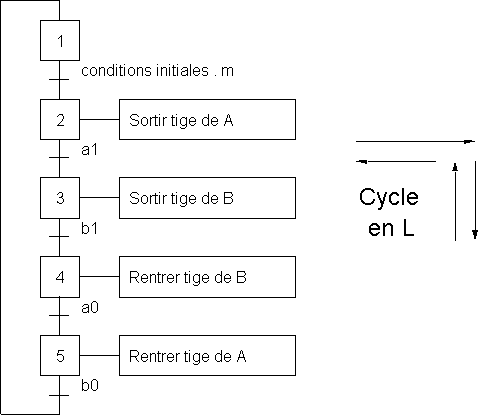

1. Donner la valeur de X sur les 4 flèches du schéma ci-dessus (cycle en L).Idem pour A et B
2. Ajouter le bouton poussoir m de départ cycle dans les équations. Pour vous aider, m doit empêcher le passage dans notre table de vérité de la 1er à la deuxième ligne. Soit le passage à 1 de X(t).
3. Faire un choix de distributeur (monostable ou bistable)
4. Faire le schéma de commande et de puissance et câbler.


Objectif : Réalisation d'un cycle en L en logique câblé. Mise en place d'une mémoire électrique monostable ou bistable (relais)

Prérequis : Logique électrique, avec la schématisation des distributeurs..

Automate utilisé:

Tout électrique
