La mémoire binaire possédent 2 états stables.

Elle comprend:

• 2 entrées: Enclenchement mise à 1, déclenchement mise à 0.
• 2 sorties complémentaires: X et /X
• 2 états internes: x et /x

Cas paticulier: Si la mise à 1 et à 0 sont présent simultanément il y a conflit. Si la mémoire est à marche prioritaire elle passe à 1, à arrêt prioritaire elle passe à 0.

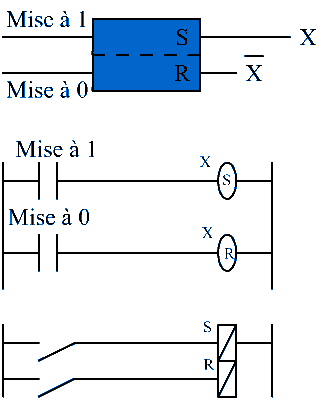

On a 3 types de représentation:

Pneumatique

Ladder

Electrique



Complément à voir:

• Table de vérité.
• Chronogramme
• Equation mathématique (X1=m , X0=a ainsi que le verrouillage avec /a ou /m)
• Réalisation dans les 3 technologies d'une mémoire à partir de composant monostable.
• Bascule JK. J=m./X et K=a.X (Ecriture en monostable)
• Les séquenceurs

On retrouve dans les 3 domaines (Pneumatique, Electrique, Programmation) les mémoires. Le fonctionnement théorique est le même.
